DJI SDR Transmission Combo

DJI SDR Transmission Combo

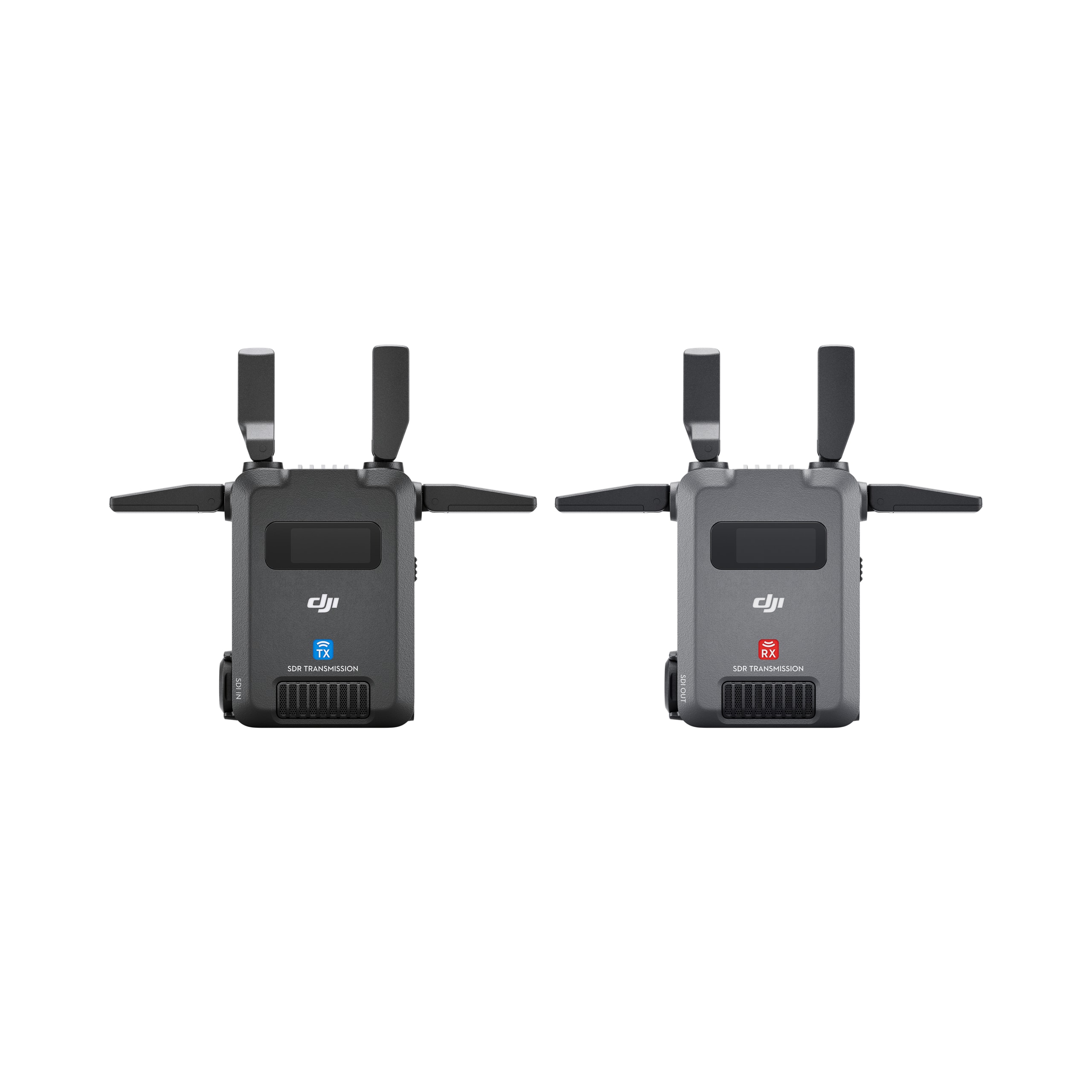

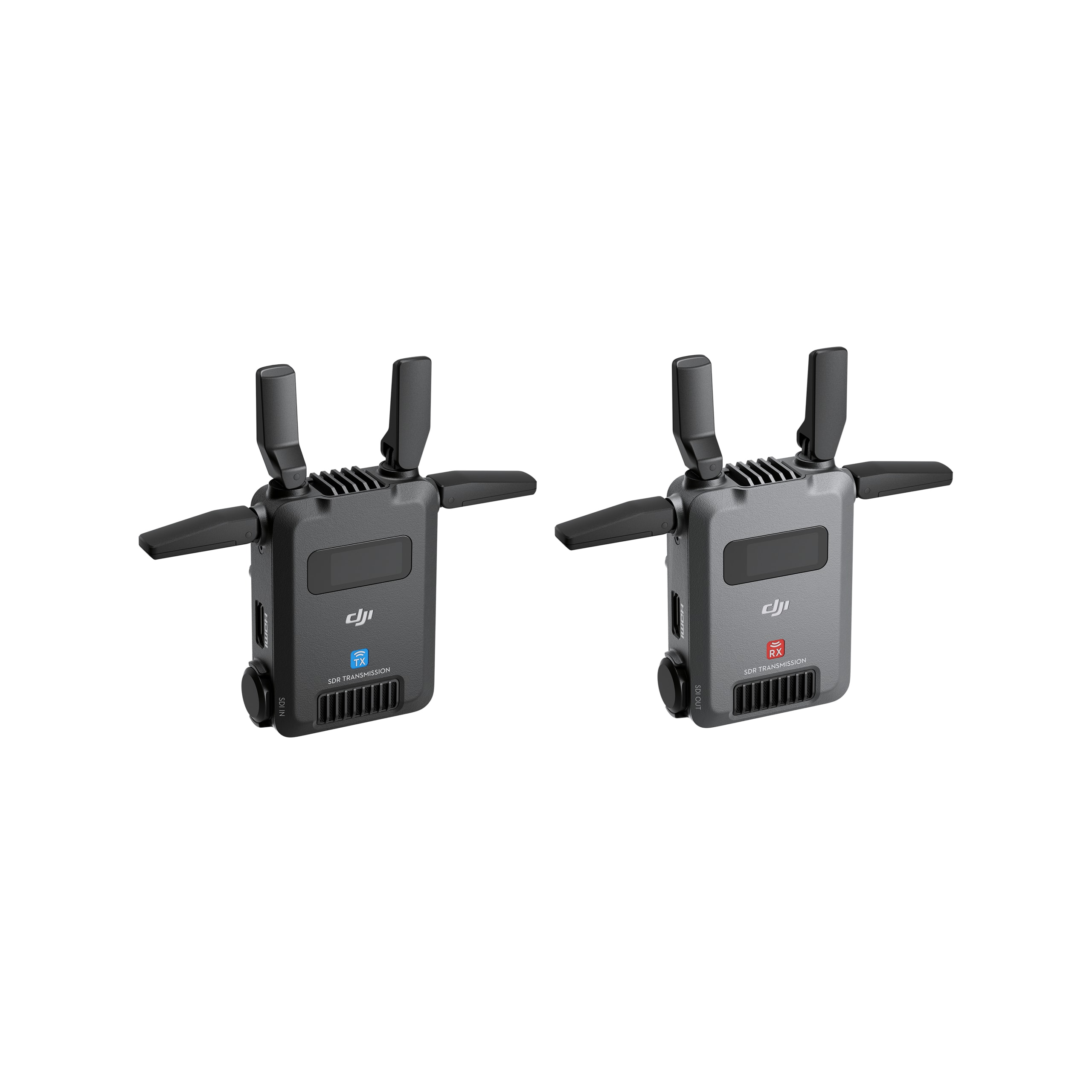

Die DJI SDR Transmission Combo bietet eine professionelle drahtlose Übertragungslösung für Video und Audio. Mit der Kombination aus Sender (TX) und Empfänger (RX) ermöglicht sie latenzarme 1080p/60fps-Übertragung über Entfernungen von bis zu 3 km. Dank der Software Defined Radio (SDR)-Technologie bietet sie stabile, störungsresistente Signalübertragung mit hoher Durchdringungsfähigkeit, während der Broadcast-Modus die Verbindung zu unbegrenzten Empfängern erlaubt.

Hochleistungsübertragung

Die DJI SDR Transmission nutzt sowohl SDR- als auch Wi-Fi-Übertragungsmodi. Im Vergleich zu herkömmlichem Wi-Fi erhöht sich die Reichweite um 650 %, die Bitrate um 67 % und die Latenzzeit verbessert sich um 30 %. Das System unterstützt automatische Frequenzwechsel zwischen 2,4 GHz, 5,8 GHz und DFS, wodurch Interferenzen automatisch vermieden werden.

Vielseitige Überwachungsfunktionen

Die Combo ermöglicht die Überwachung über HDMI, SDI oder USB-C. Drei SDR-Signale und zwei Wi-Fi-Signale können gleichzeitig ausgegeben werden. Die DJI Ronin App unterstützt Funktionen wie LUT, Peaking, Waveform und Falschfarben, lokale Aufnahme, Umschaltung des Kamera-Index und umfassende Kamerasteuerung inklusive Blende, Verschluss, ISO sowie Auslösen von Foto- und Videoaufnahmen.

Kommunikation & Bedienung

Über die 3,5 mm Stereobuchse können One-on-One Sprachanrufe geführt werden. Die Stromversorgung erfolgt direkt über kompatible DJI RS Gimbals oder über NP-F Akkus bzw. USB-C PD-Ladegeräte, sodass der Einsatz flexibel an die Drehbedingungen angepasst werden kann.

Kompatibilität

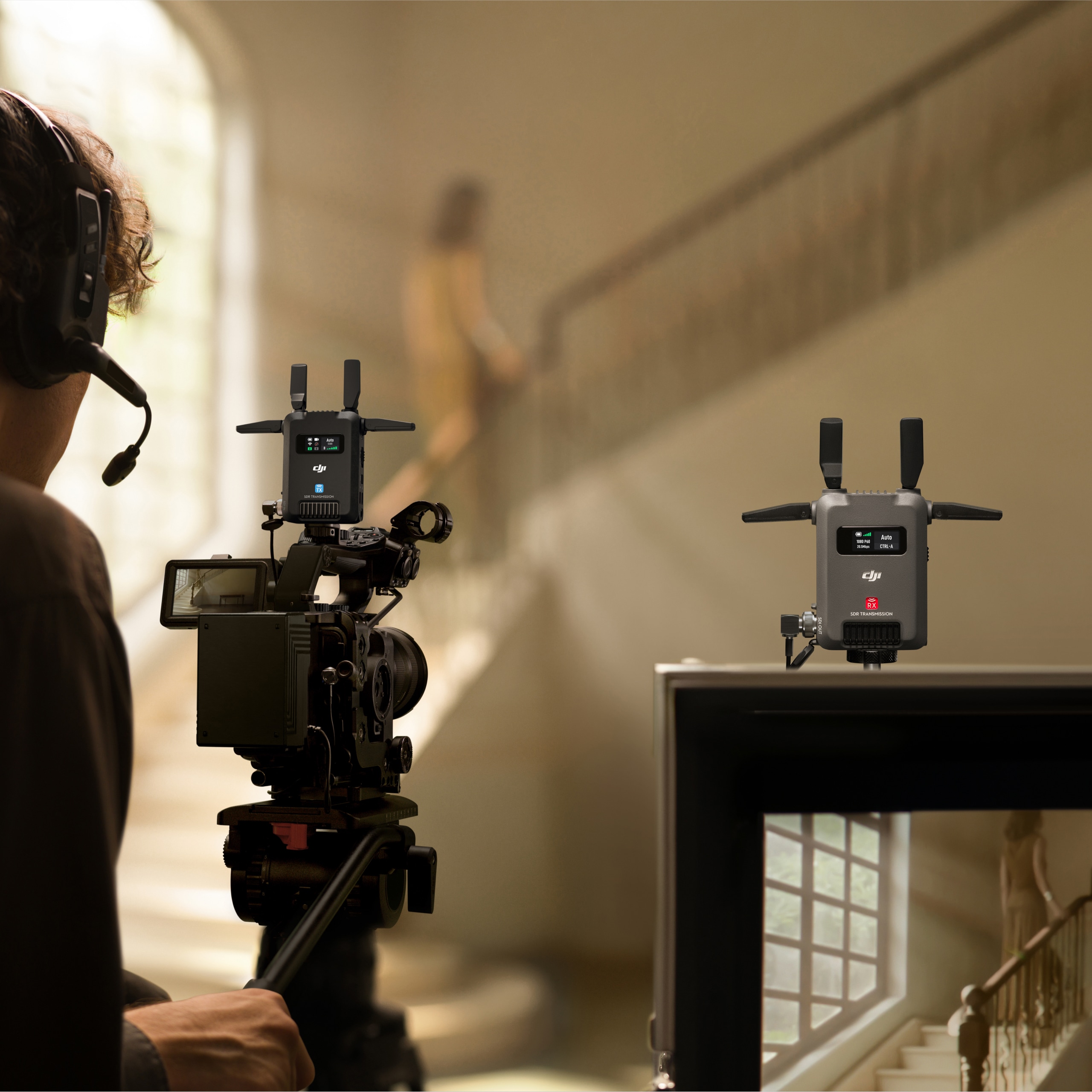

Die DJI SDR Transmission Combo ist kompatibel mit DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro und RS 3. Sie eignet sich für professionelle Filmproduktionen, Live-Feeds, Broadcast-Übertragungen und anspruchsvolle Setups, die zuverlässige Video- und Audioübertragung erfordern.

Technische Daten

DJI SDR Transmission Sender

Allgemein

Gewicht

• Ca. 145 g (inkl. Antennen)

Abmessungen

• 86,5 × 64 × 32 mm (L×B×H, ohne Antennen)

Anschlüsse

• SDI-Eingang
• HDMI-Eingang
• 3,5 mm Stereobuchse
• USB-C-Anschluss für Firmware-Aktualisierung
• USB-C Strom- und Gimbal-Kommunikationsanschluss

Betriebsfrequenz

• SDR-Betriebsfrequenz
• Nicht-DFS-Frequenzband:
• 2,4000 bis 2,4835 GHz
• 5,725 bis 5,850 GHz
• DFS-Frequenzband:
• 5,470 bis 5,725 GHz
• 5,8 GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren. 5,600 bis 5,650 GHz wird nicht verwendet.
• Wi-Fi-Betriebsfrequenz
• 2,4000 bis 2,4835 GHz
• 5,150 bis 5,250 GHz

Strahlungsleistung (EIRP)

• SDR:
• 2,4000 bis 2,4835 GHz:
• < 30 dBm (FCC)
• < 20 dBm (SRRC/CE/MIC)

• 5,470 bis 5,725 GHz:
• < 30 dBm (FCC)
• < 23 dBm (CE/MIC)

• 5,725 bis 5,850 GHz:
• < 30 dBm (FCC)
• < 14 dBm (CE)
• < 30 dBm (SRRC)

• Wi-Fi:
• 2,4000 bis 2,4835 GHz:
• < 26 dBm (FCC)
• < 20 dBm (SRRC/CE/MIC)

• 5,150 bis 5,250 GHz:
• < 26 dBm (FCC)
• < 23 dBm (SRRC/CE/MIC)

Wi-Fi-Protokoll

• 802,11 b/a/g/n/ac/ax
• Unterstützt 2×2 MIMO Wi-Fi

Max. Bandbreite

• SDR: 20 MHz
• Wi-Fi: 20 MHz

Max. Bitrate

• SDR: 20 Mbit/s*
• Wi-Fi: 8 Mbit/s

* Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Stromverbrauch

• 8,2 W

Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10 Metern, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.

Stromversorgung

• USB-C Stromversorgung Typ 1: 9 V, 2 A (PD-Protokoll)
• USB-C Stromversorgung Typ 2: 6,8 bis 17,2 V, Gleichstrom
• NP-F Akku Stromversorgungsspannung: 6,8 bis 8,4 V

Video-Eingangsformat

• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
• 1080i: 50/50,94/60 fps (1080i ist im Übertragungsmodus nicht verfügbar).
• 720p: 50/59,94/60 fps

Audio-Eingangsformat

• SDI integriert, HDMI integriert

Videoübertragungssystem

• SDR + Wi-Fi

Latenz der Videoübertragung

• SDR:
• 80 ms* (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige)
• 35 ms* (ohne Latenzzeit der Kamera und der Bildschirmanzeige)
• Wi-Fi:
• 110 ms**

*Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.
** Gemessen bei Videoaufnahmen mit 1080p/60fps.

Videocodec

• H.264

Max. Übertragungsreichweite

• SDR:
• 3 km (FCC)*
• 2 km (CE/SRRC/MIC)*
• Wi-Fi:
• 200 m

* Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Betriebstemperatur

• -10 °C bis 40 °C

Empfänger

Gewicht

• Ca. 145 g (inkl. Antennen)

Abmessungen

• 86,5 × 64 × 32 mm (L×B×H, ohne Antennen)

Anschlüsse

• SDI-Ausgang
• HDMI-Ausgang
• 3,5 mm Stereobuchse
• USB-C-Anschluss zur Firmware-Aktualisierung und Videoausgabe
• USB-C Stromanschluss

Betriebsfrequenz

• SDR Betriebsfrequenz
• Nicht-DFS-Frequenzband:
• 2,4000 bis 2,4835 GHz
• 5,725 bis 5,850 GHz
• 5,8 GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren.

Strahlungsleistung (EIRP)

• SDR
• 2,4000 bis 2,4835 GHz:

• < 30 dBm (FCC)

• < 20 dBm (SRRC/CE/MIC)



• 5,725 bis 5,850 GHz:
• < 30 dBm (FCC)
• < 14 dBm (CE)
• < 23 dBm (SRRC)

Max. Bandbreite

• 20 MHz

Max. Bitrate

• 20 Mbit/s

Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Stromverbrauch

• 8,3 W

Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10 Metern, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.

Stromversorgung

• USB-C Stromversorgung Typ 1: 9 V, 2 A (PD-Protokoll)
• USB-C Stromversorgung Typ 2: 6,8 bis 17,2 V, Gleichstrom
• NP-F Akku Stromversorgungsspannung: 6,8 bis 8,4 V

Video-Ausgangsformat

• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
• 1080i: 50/50,94/60 fps (1080i ist im Übertragungsmodus nicht verfügbar).
• 720p: 50/59,94/60 fps

Audio-Ausgangsformat

• PCM

Videoübertragungssystem

• SDR

Latenz der Videoübertragung

• 80 ms (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige)
• 35 ms (ohne Latenzzeit der Kamera und der Bildschirmanzeige)

Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.

Videocodec

• H.264

Max. Übertragungsreichweite

• 3 km (FCC)
• 2 km (CE/SRRC/MIC)

Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Betriebstemperatur

• -10 °C bis 40 °C
