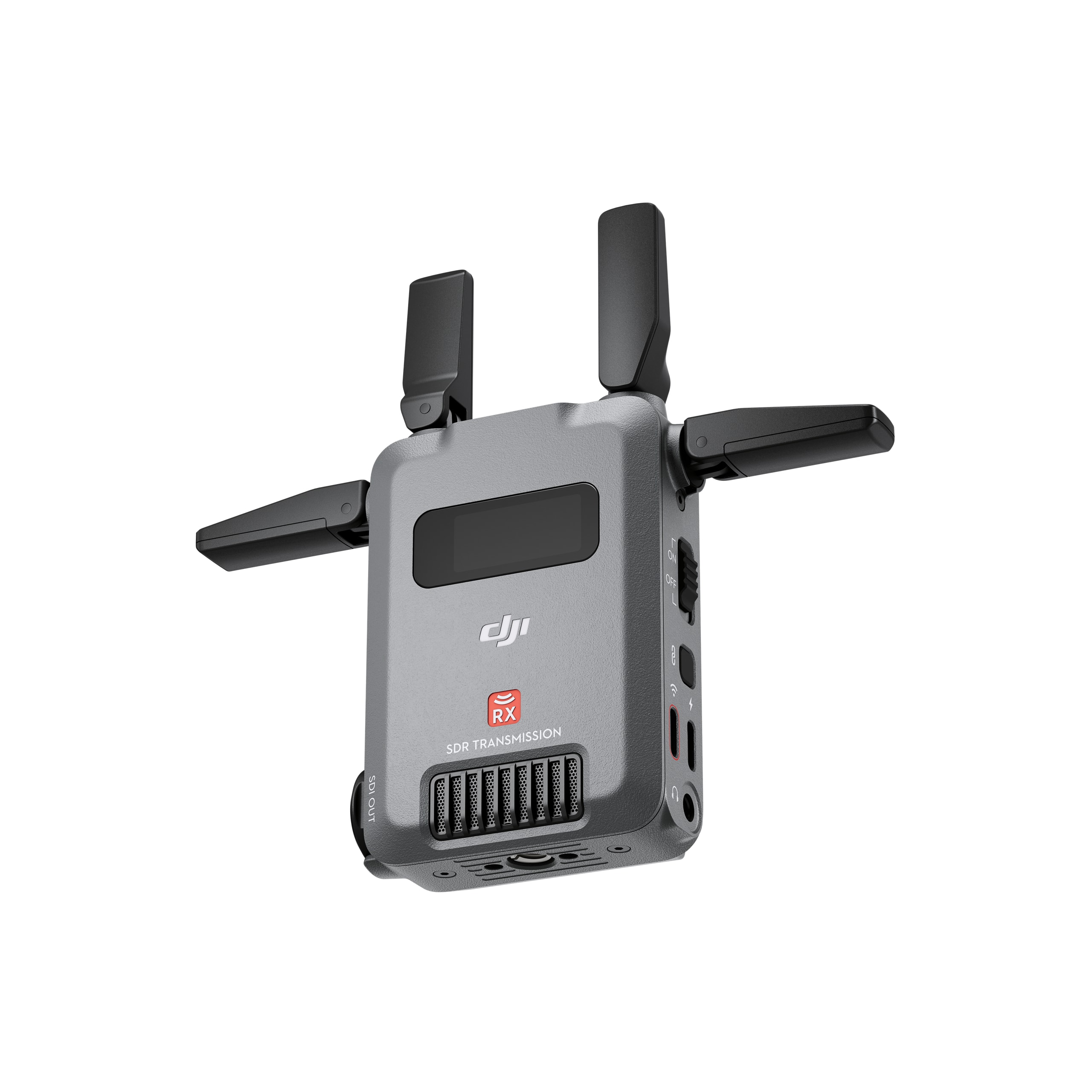

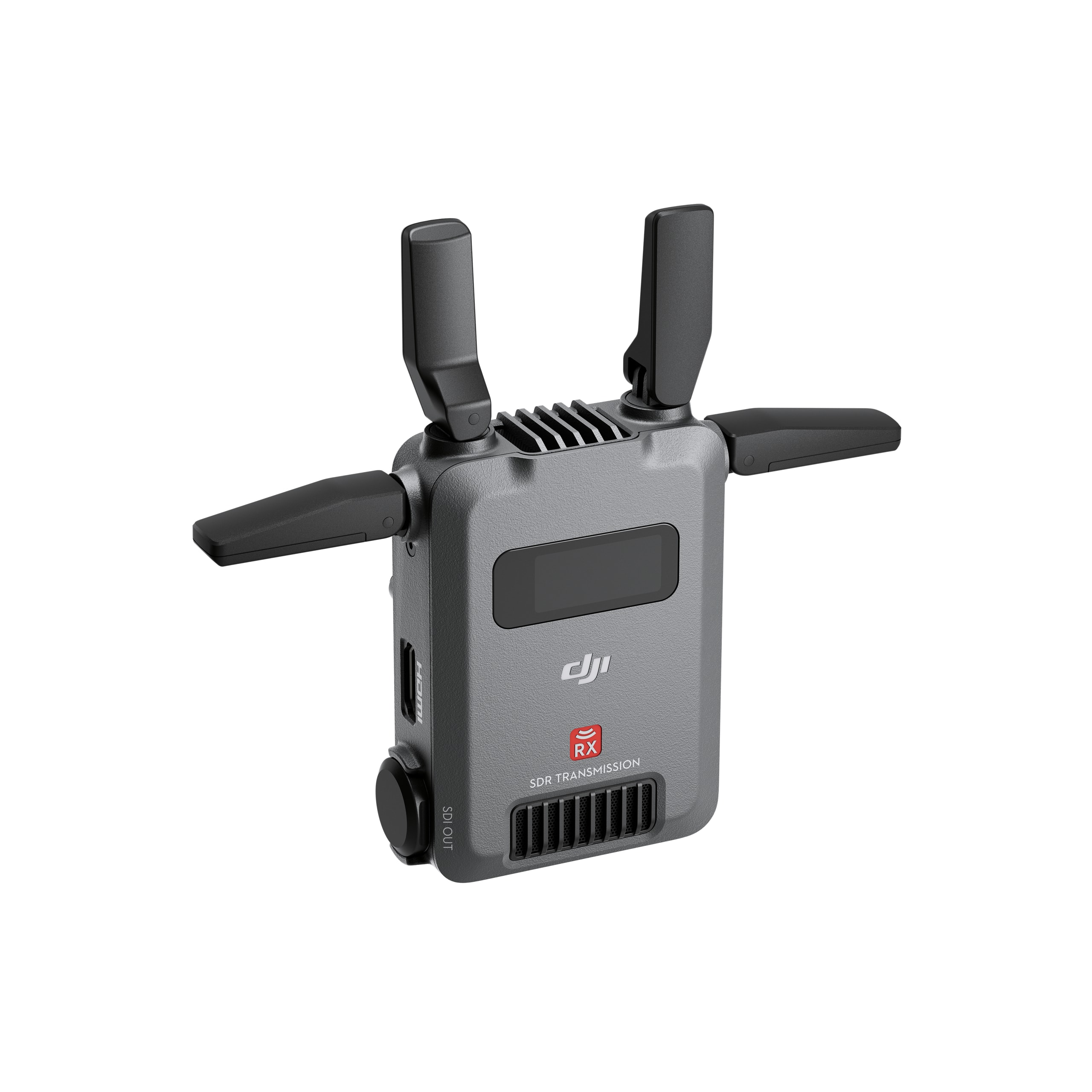

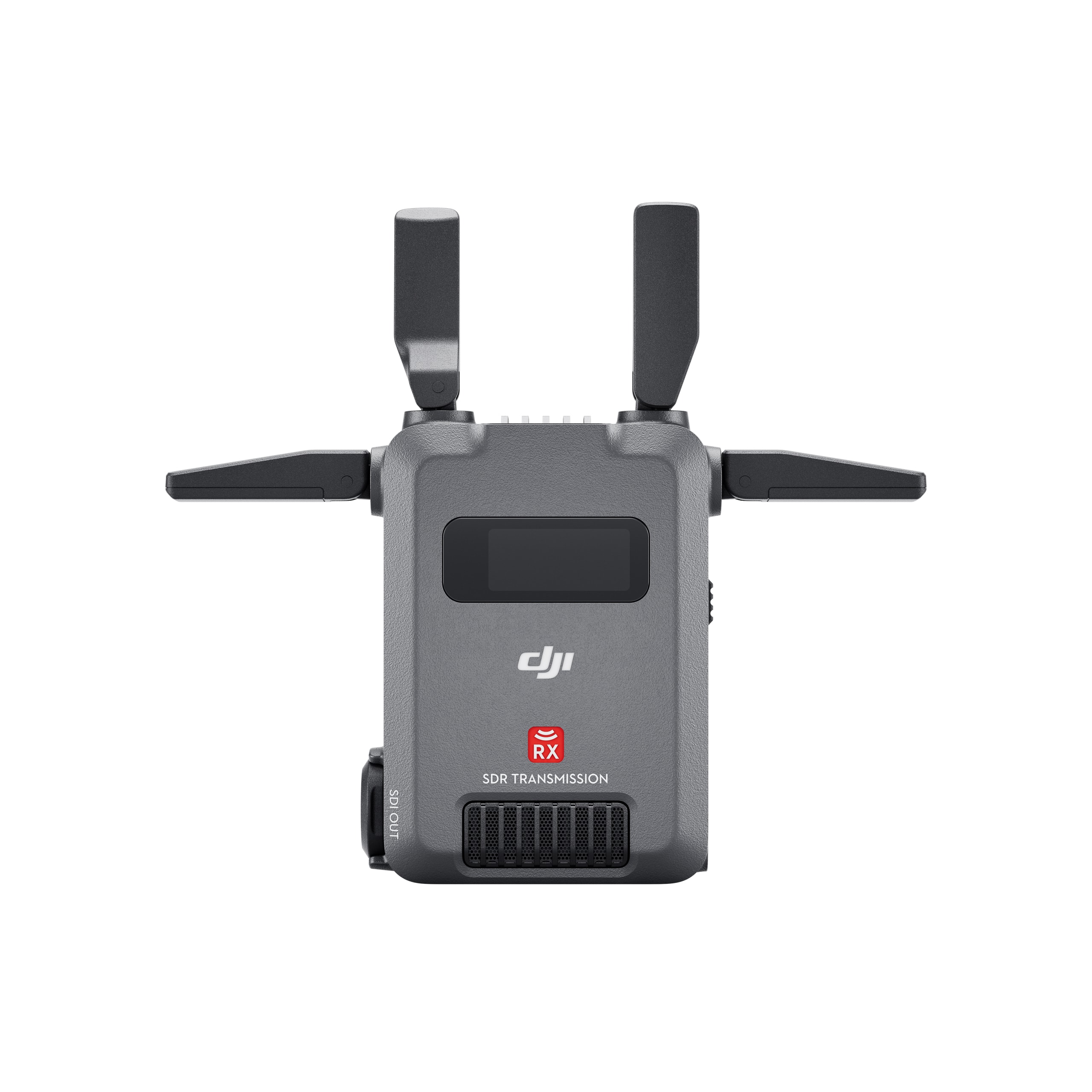

DJI SDR Transmission Empfänger

DJI SDR Transmission Empfänger

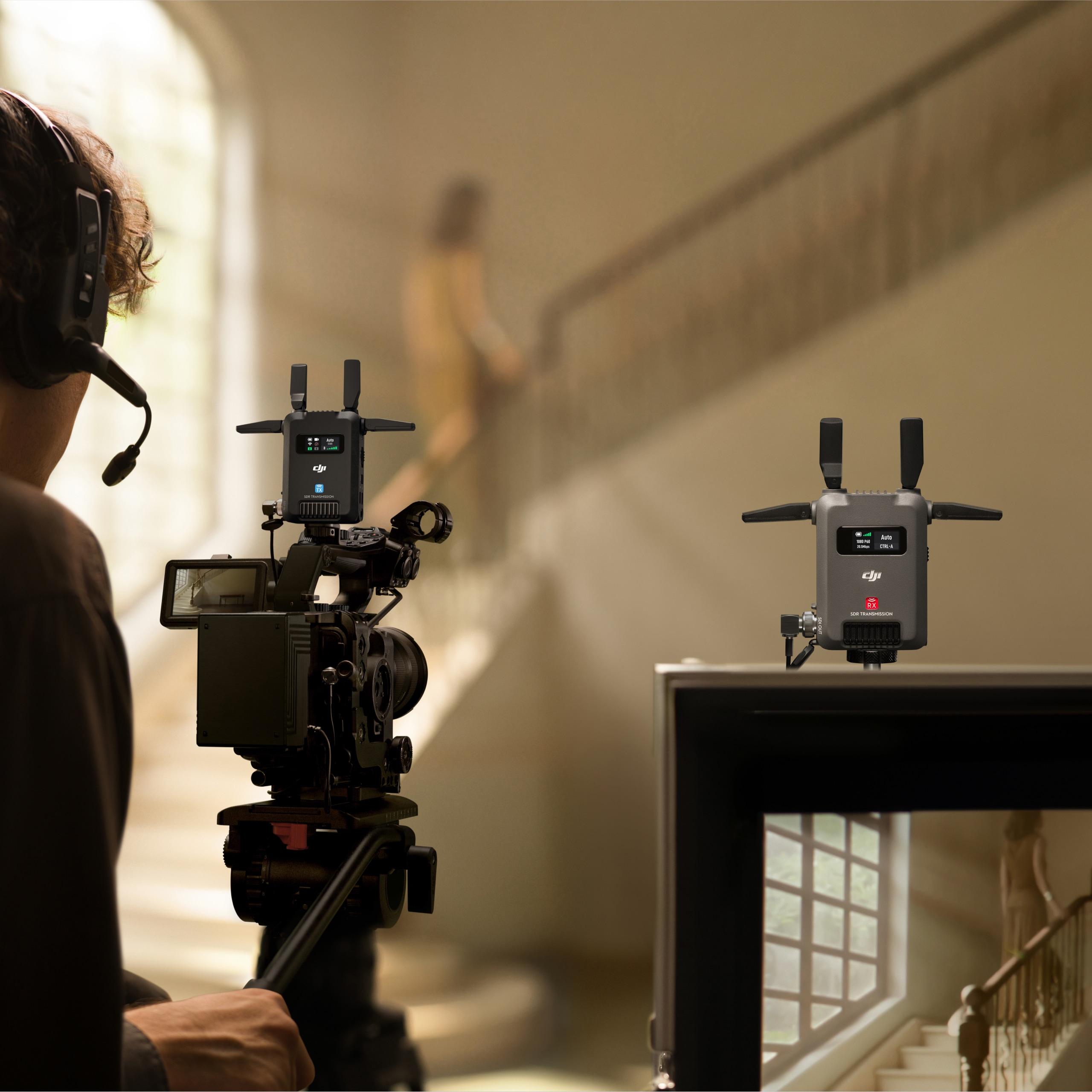

Der DJI SDR Transmission Empfänger ermöglicht die stabile und latenzarme Übertragung von Video- und Audiosignalen aus DJI SDR Sendern. Mit einer Reichweite von bis zu 3 km und minimaler Latenz von nur 35 ms sorgt er für professionelle Broadcast- und Filmaufnahmen in vielfältigen Szenarien. Die SDR-Technologie gewährleistet hohe Stabilität, Anti-Interferenz und durchdringungsstarke Signale, während der Empfänger auch direkte Übertragungen an Smartphones oder Tablets über Wi-Fi unterstützt.

Hochleistungsübertragung

• Reichweite: bis zu 3 km
• Videoauflösung: 1080p/60fps
• Maximale Bitrate: 20 Mbit/s
• Latenz: ca. 35 ms
• Stabile SDR- und Wi-Fi-Signalübertragung

Vielseitige Überwachung

• USB-C-Anschluss für direkte Verbindung zu Smartphone oder Tablet
• Broadcast-Modus für unbegrenzte Anzahl von Empfängern
• Kompatibel mit DJI RS Gimbals für Kamerasteuerung und Überwachungsfunktionen
• Unterstützt LUT, Peaking, Waveform und Falschfarben bei Monitoring

Kompatibilität

RS 5, RS 4 Pro, RS 4, RS 3 Pro, RS 3

Technische Daten

Empfänger

Gewicht

• Ca. 145 g (inkl. Antennen)

Abmessungen

• 86,5 × 64 × 32 mm (L×B×H, ohne Antennen)

Anschlüsse

• SDI-Ausgang
• HDMI-Ausgang
• 3,5 mm Stereobuchse
• USB-C-Anschluss zur Firmware-Aktualisierung und Videoausgabe
• USB-C Stromanschluss

Betriebsfrequenz

• SDR Betriebsfrequenz
• Nicht-DFS-Frequenzband:
• 2,4000 bis 2,4835 GHz
• 5,725 bis 5,850 GHz
• 5,8 GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren.

Strahlungsleistung (EIRP)

• SDR
• 2,4000 bis 2,4835 GHz:

• < 30 dBm (FCC)

• < 20 dBm (SRRC/CE/MIC)



• 5,725 bis 5,850 GHz:
• < 30 dBm (FCC)
• < 14 dBm (CE)
• < 23 dBm (SRRC)

Max. Bandbreite

• 20 MHz

Max. Bitrate

• 20 Mbit/s

Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Stromverbrauch

• 8,3 W

Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10 Metern, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.

Stromversorgung

• USB-C Stromversorgung Typ 1: 9 V, 2 A (PD-Protokoll)
• USB-C Stromversorgung Typ 2: 6,8 bis 17,2 V, Gleichstrom

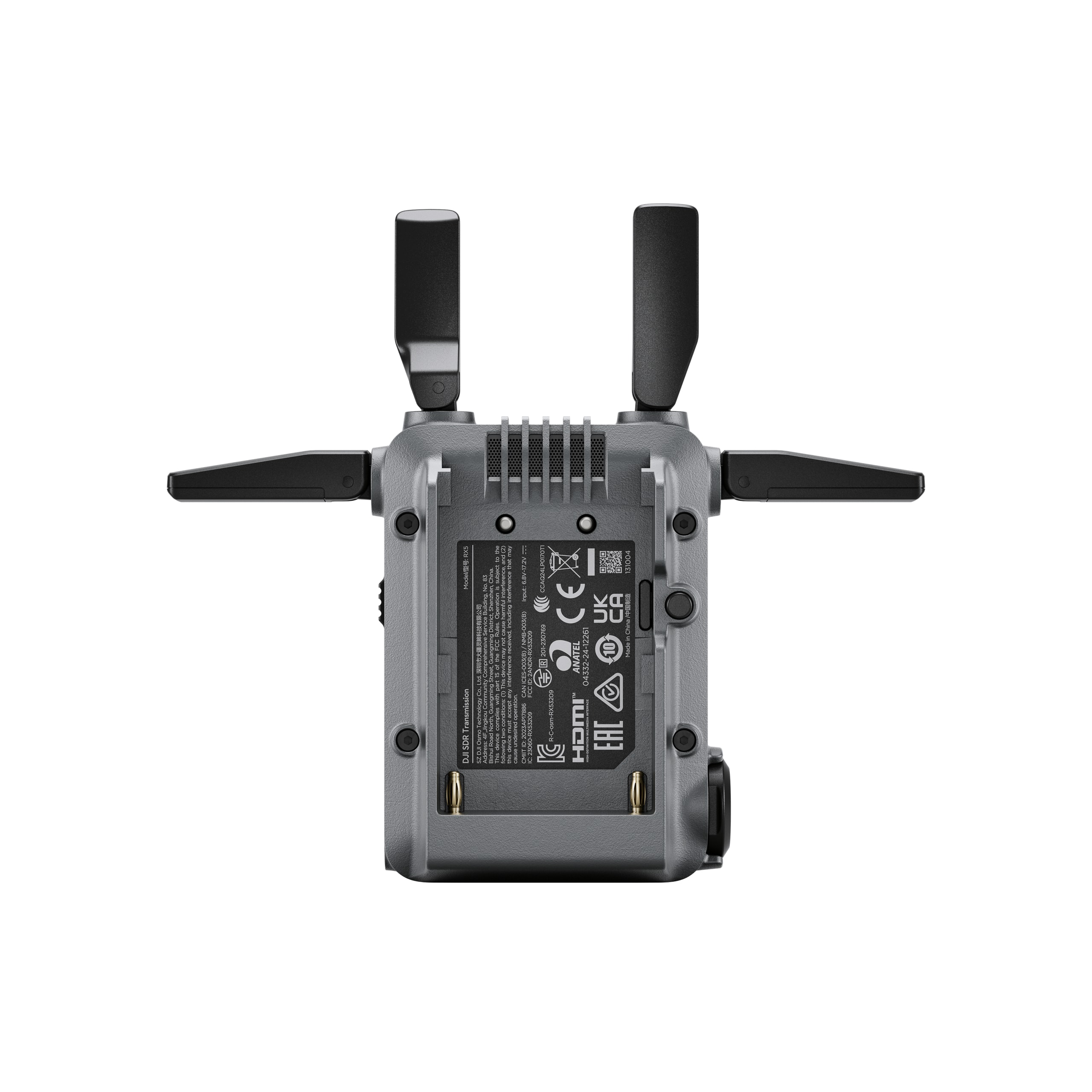

• NP-F Akku Stromversorgungsspannung: 6,8 bis 8,4 V

Video-Ausgangsformat

• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
• 1080i: 50/50,94/60 fps (1080i ist im Übertragungsmodus nicht verfügbar).
• 720p: 50/59,94/60 fps

Audio-Ausgangsformat

• PCM

Videoübertragungssystem

• SDR

Latenz der Videoübertragung

• 80 ms (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige)
• 35 ms (ohne Latenzzeit der Kamera und der Bildschirmanzeige)

Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.

Videocodec

• H.264

Max. Übertragungsreichweite

• 3 km (FCC)
• 2 km (CE/SRRC/MIC)

Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.

Betriebstemperatur

• -10 °C bis 40 °C
