Anker SOLIX Smart Meter Gen 2 mit 3-Phasen

Anker SOLIX Smart Meter Gen 2 Dreiphasig – intelligenter 3-Phasen-Energiezähler für Solarbank & PV-Speicher

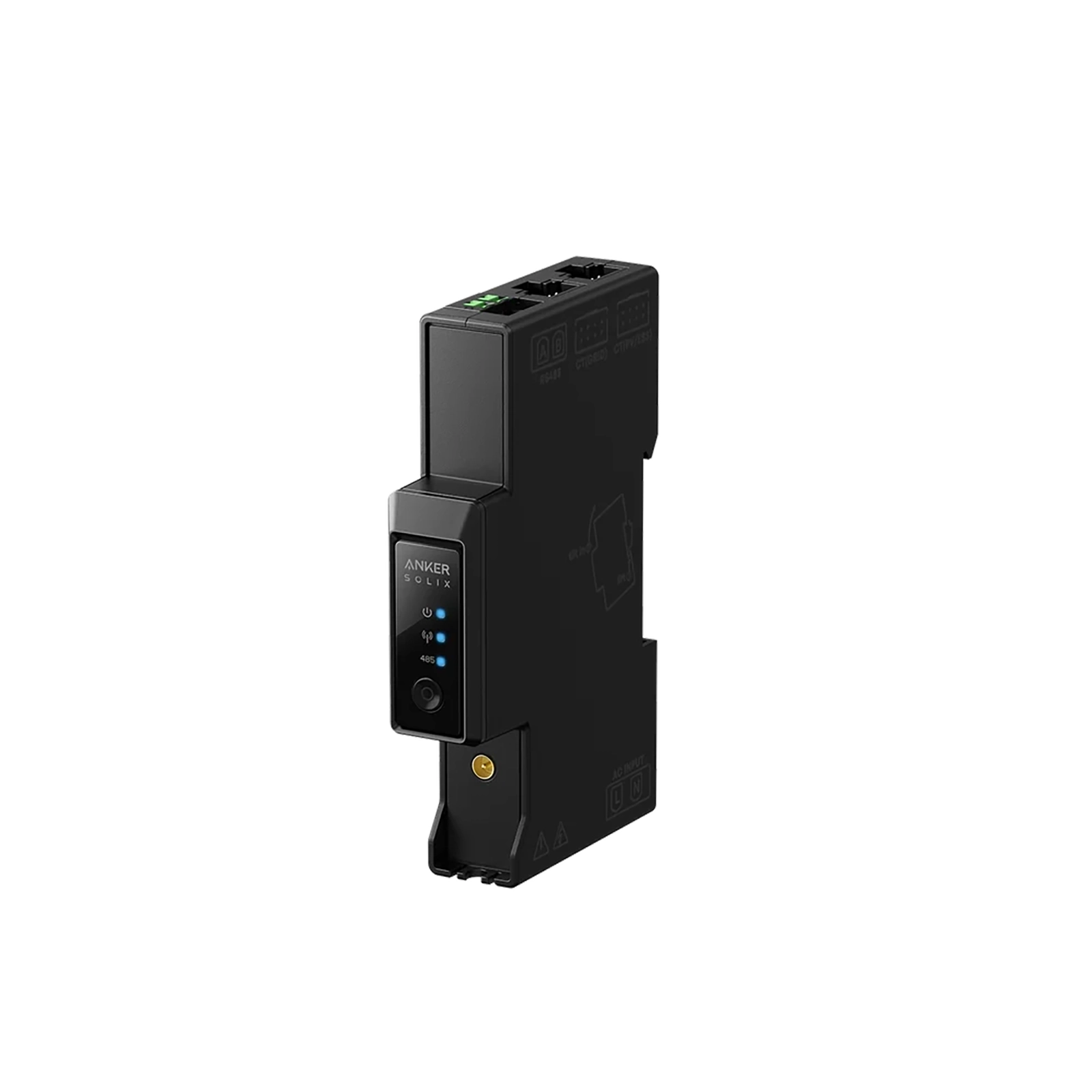

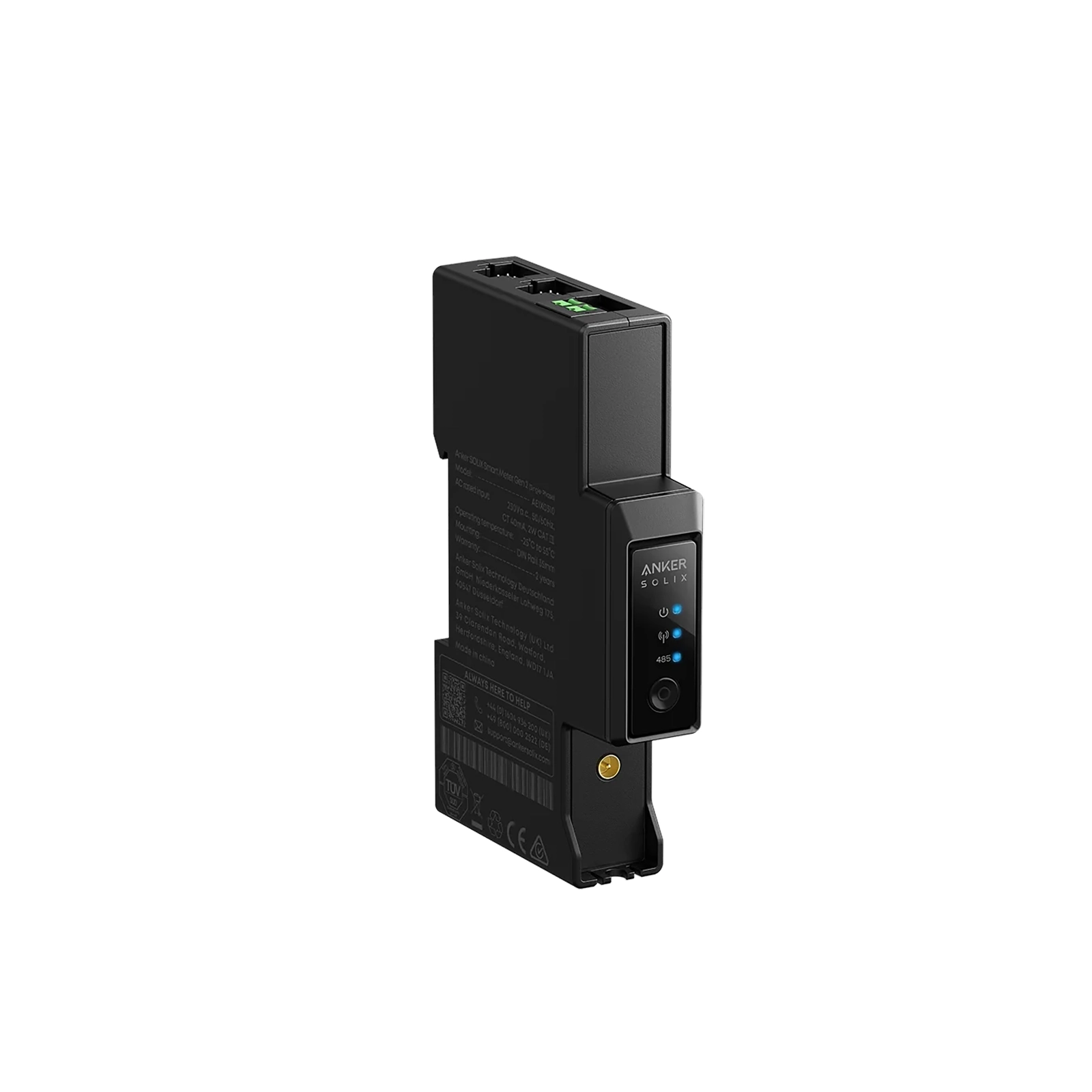

Der Anker SOLIX Smart Meter Gen 2 Dreiphasig ist ein kompakter und intelligenter Energiezähler für moderne PV-Anlagen, Balkonkraftwerke mit Speicher und kompatible Anker SOLIX Solarbank Systeme. Der Smart Meter überwacht Spannung, Strom und Leistung des dreiphasigen Hausnetzes in Echtzeit und stellt die erfassten Verbrauchsdaten dem angeschlossenen Energiespeichersystem zur Verfügung. Dadurch kann die Solarbank ihre Leistung innerhalb von nur 3 Sekunden an den tatsächlichen Energiebedarf des Haushalts anpassen.

Das Ziel ist eine möglichst effiziente Nutzung des selbst erzeugten Solarstroms. Anstatt überschüssige Energie unnötig in das öffentliche Stromnetz einzuspeisen oder gleichzeitig Strom aus dem Netz zu beziehen, kann das Speichersystem seine Abgabe dynamisch an den aktuellen Verbrauch anpassen. Damit ist der Anker SOLIX Smart Meter Gen 2 eine wichtige Komponente für Haushalte, die ihren Solar-Eigenverbrauch optimieren und ihre Stromkosten reduzieren möchten.

Dreiphasige Echtzeitmessung bis 120A pro Kanal

Die dreiphasige Version AE1X0311 wurde für typische dreiphasige Hausanschlüsse entwickelt und unterstützt eine Nenneingangsspannung von 3~ 230/400V AC bei 50/60Hz. Der maximale Messwert beträgt 120A pro Kanal. Damit eignet sich das System sowohl für klassische private Haushalte als auch für leistungsstärkere elektrische Installationen.

Standardmäßig wird der dreiphasige Smart Meter mit einer Dreifach-CT-Kabelbaugruppe mit 63A Stromwandlern geliefert. Die CTs besitzen eine Öffnung von 10mm. Für Installationen mit höherem Hauptanschlussstrom unterstützt das System optional 120A Stromwandler mit einer Öffnung von 16mm.

Dual-Circuit Monitoring für bestehende PV-Anlagen

Ein besonderes Merkmal des Anker SOLIX Smart Meter Gen 2 Dreiphasig ist das sogenannte Dual-Circuit Monitoring. Neben dem Hauptstromkreis des Hauses kann über einen zweiten CT-Anschluss zusätzlich eine bestehende Photovoltaikanlage oder ein Energiespeichersystem überwacht werden. So lässt sich beispielsweise eine bereits installierte PV-Anlage eines Drittanbieters in das intelligente Energiemanagement von Anker integrieren.

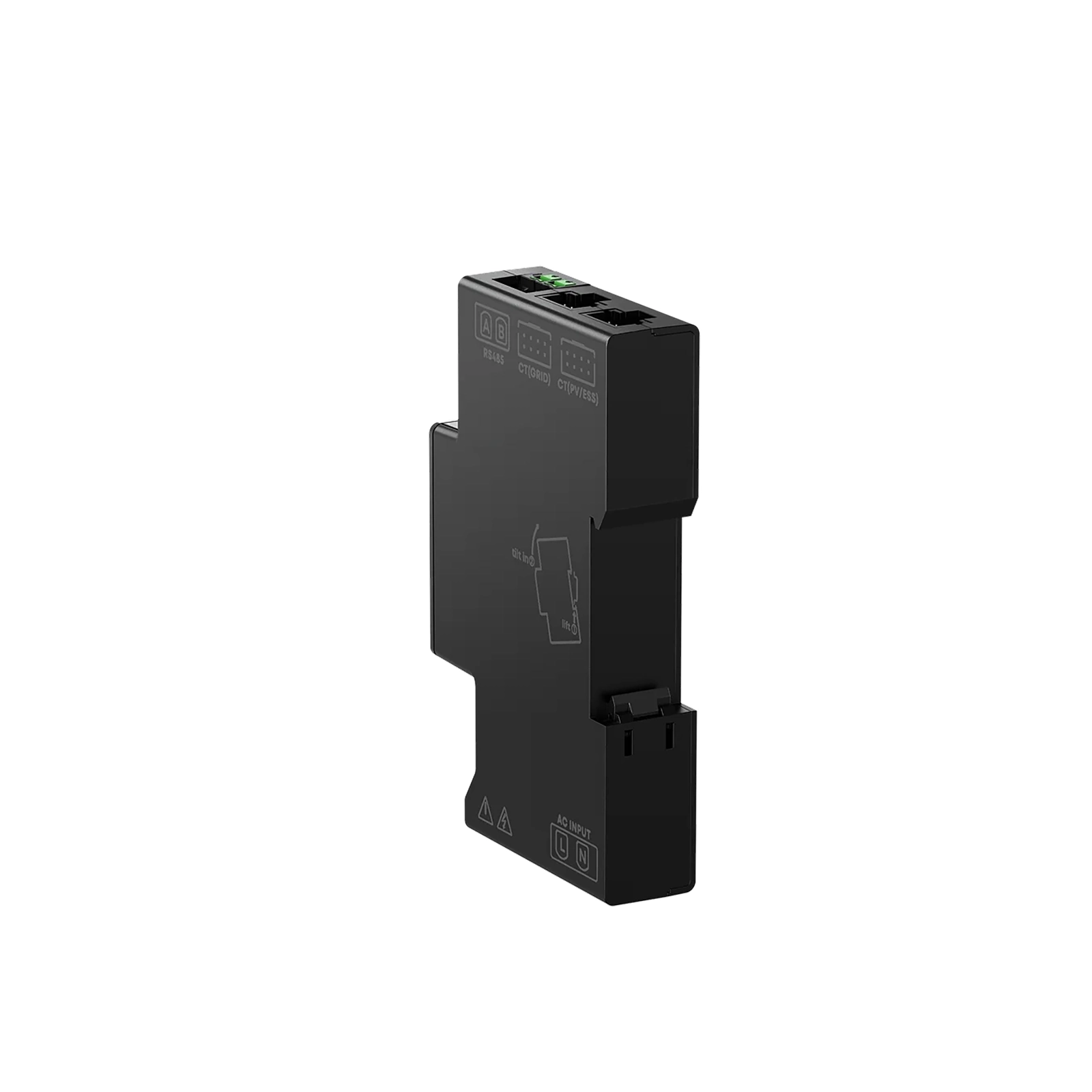

Der Anschluss CT GRID überwacht dabei den Netzanschluss beziehungsweise den gesamten Haushaltsverbrauch. Über CT PV/ESS kann zusätzlich der Energiefluss einer bestehenden PV-Anlage oder eines Speichersystems erfasst werden. Für diese zweite Messstelle wird ein zusätzlicher geeigneter CT-Kabelsatz benötigt. Der volle Funktionsumfang des Dual-Circuit Monitorings ist insbesondere mit der Anker SOLIX Solarbank 4 E5000 Pro und der Solarbank Max AC verfügbar.

Präzise Messung für intelligentes Energiemanagement

Der dreiphasige Anker Smart Meter arbeitet mit der Genauigkeitsklasse 1. Bei Stromstärken zwischen 1A und 120A beträgt die Messabweichung lediglich ±1%. Bei Strömen unter 1A liegt sie bei ±2%. Dadurch erhält das Energiemanagement eine präzise Grundlage, um Netzbezug, Verbrauch und Solarstromproduktion aufeinander abzustimmen.

Darüber hinaus unterstützt das System eine intelligente Überstromerkennung. In Verbindung mit kompatiblen Solarbank-Systemen kann eine drohende Überlastung erkannt und die Ausgangsleistung des Speichers entsprechend angepasst werden. Dies trägt zu einem sicheren und kontrollierten Betrieb leistungsstarker Energieinstallationen bei.

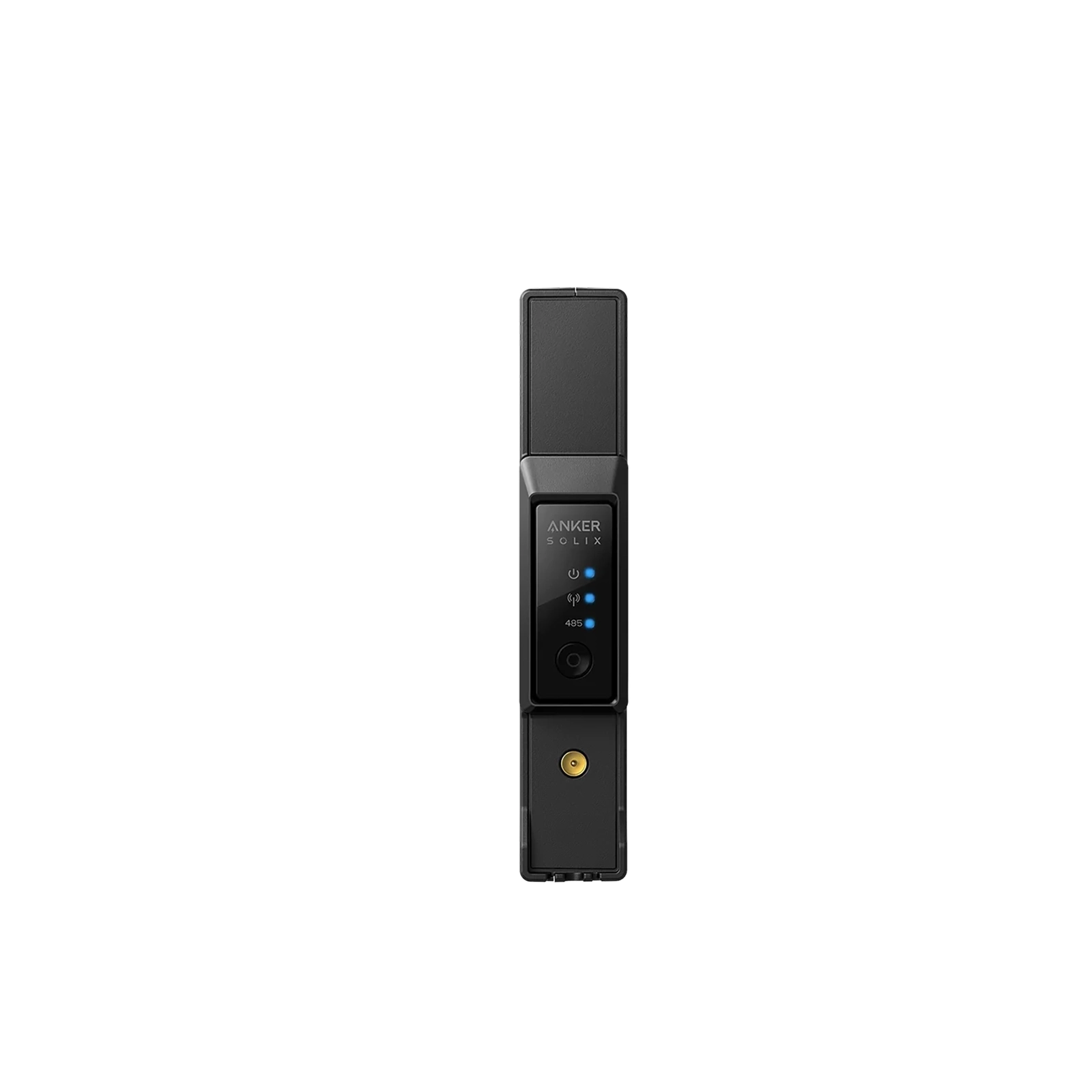

Wi-Fi, Bluetooth, RS-485 und Home Assistant

Für eine flexible Systemintegration verfügt der Anker SOLIX Smart Meter Gen 2 über 2,4GHz WLAN, Bluetooth und RS-485. Über WLAN und Bluetooth lässt sich der Smart Meter mit der Anker App verbinden und komfortabel einrichten beziehungsweise überwachen.

Zusätzlich unterstützt das System Modbus TCP und TCP/IP-Transparentprotokolle. Dadurch ist auch eine lokale Integration in Home Assistant möglich. Energie- und Verbrauchsdaten können somit in bestehende Smart-Home-Systeme eingebunden und für individuelle Automatisierungen genutzt werden, ohne dass die lokale Kommunikation zwingend über eine Cloud erfolgen muss.

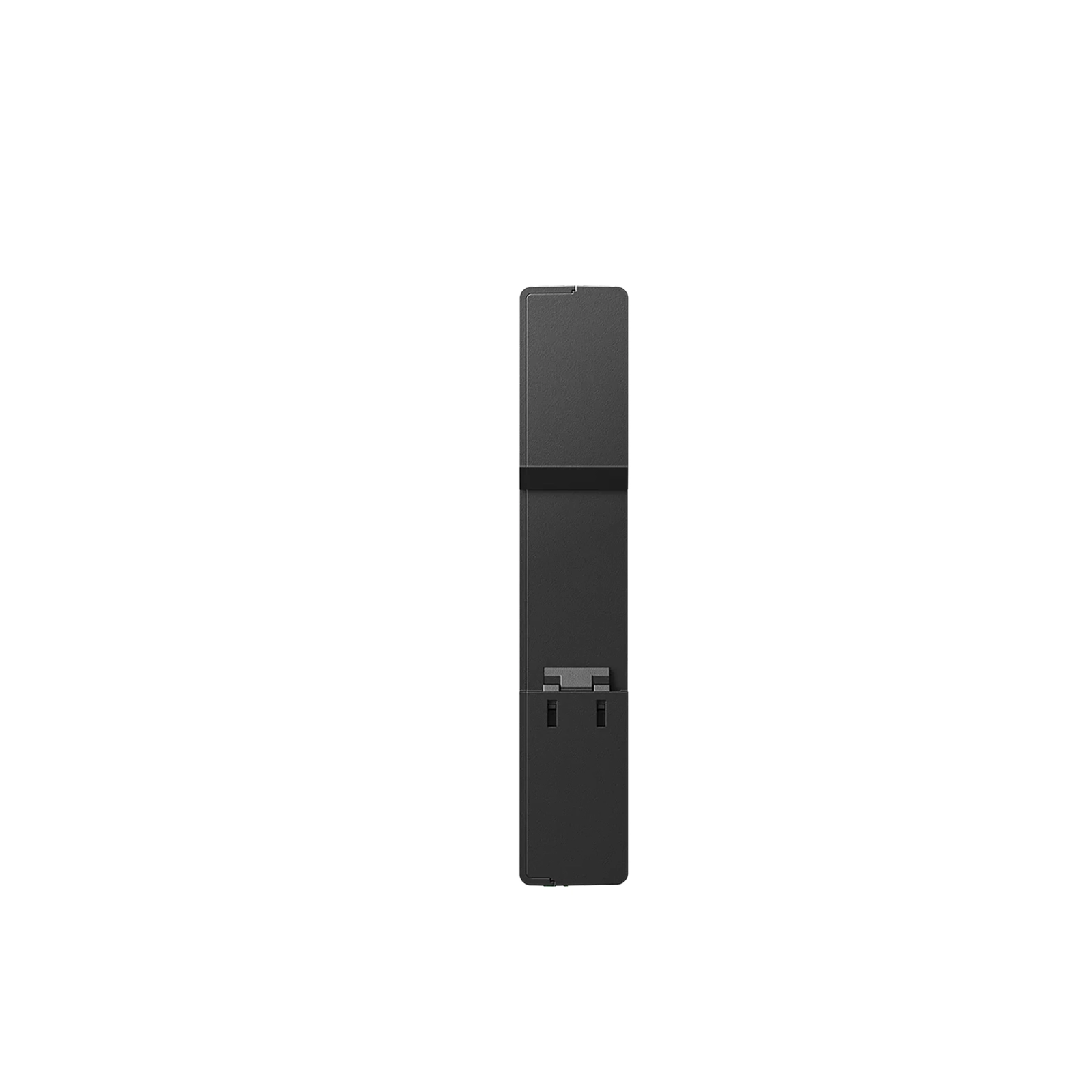

Nur 19mm breit – platzsparende DIN-Schienenmontage

Mit Abmessungen von nur 105 × 19 × 66,7mm benötigt der Smart Meter wenig Platz im Verteilerkasten. Die nur 19mm breite Konstruktion spart gegenüber größeren Energiezählern wertvollen Raum und eignet sich besonders für bereits gut belegte Unterverteilungen.

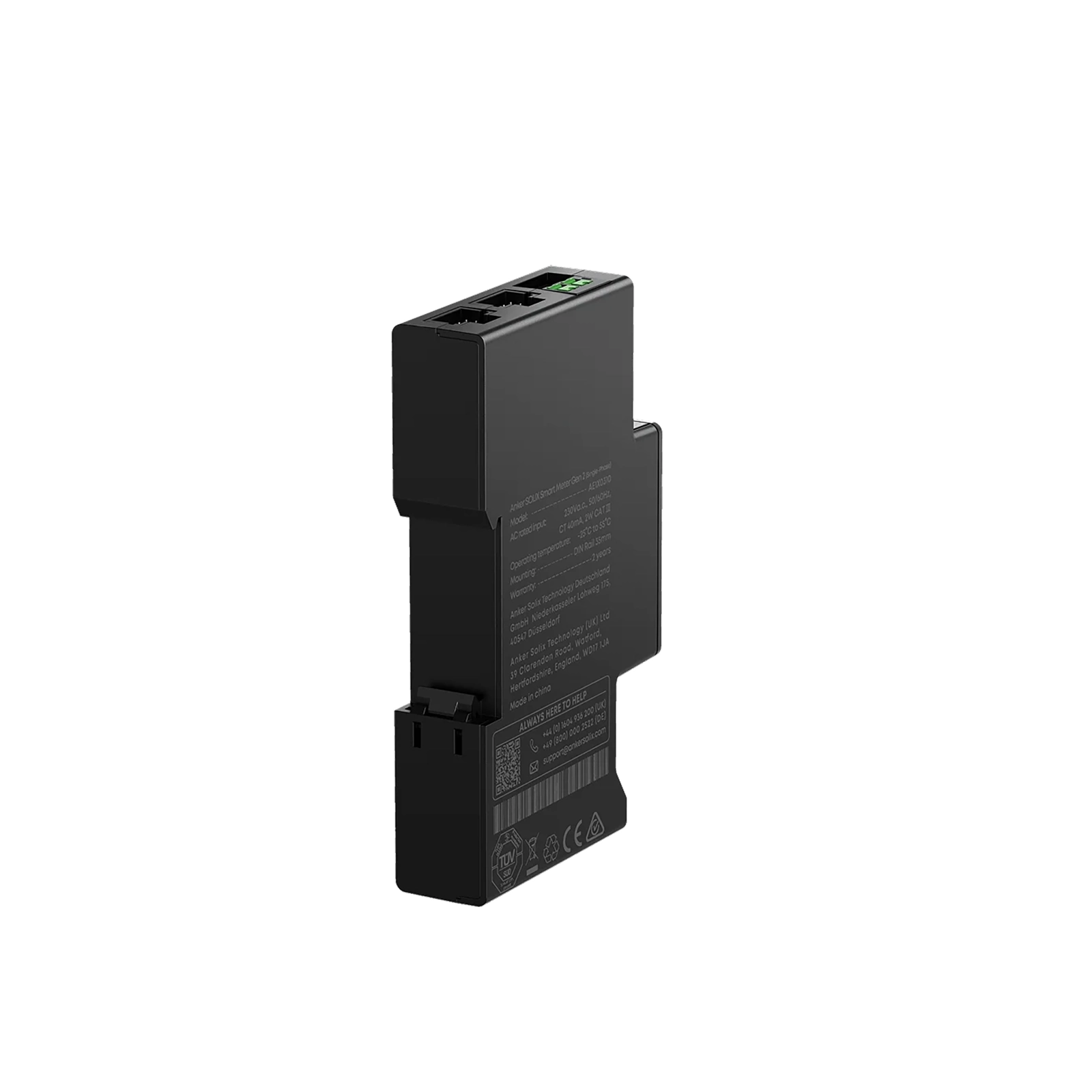

Die Installation erfolgt auf einer handelsüblichen 35mm DIN-Schiene. Anker setzt bei den Spannungs- und RS-485-Anschlüssen auf hochwertige Weidmüller SNAP-IN Verbindungstechnik. Leiter lassen sich dadurch schnell und sicher anschließen. Unterstützt werden Kabelquerschnitte von 0,5 bis 2,5mm² bei einer empfohlenen Abisolierlänge von 9mm.

Vorteile auf einen Blick

• Dreiphasige Energiemessung für moderne Hausanschlüsse
• Echtzeit-Netzüberwachung von Stromverbrauch und Energiefluss
• Reaktionszeit von ca. 3 Sekunden für dynamische Speichersteuerung
• Bis zu 120A Messbereich pro Kanal
• Genauigkeitsklasse 1 für präzise Messwerte
• Dual-Circuit Monitoring für Hausnetz und PV-/Speichersystem
• Wi-Fi, Bluetooth und RS-485
• Modbus TCP und Home Assistant Unterstützung
• Nur 19mm breit für platzsparende Installation
• Weidmüller SNAP-IN Anschlüsse für schnelle Verdrahtung
• 63A Dreifach-CT-Kabelbaugruppe im Lieferumfang

Technische Daten

Kompatibilität mit Anker SOLIX Systemen

Lieferumfang

• 1 × Anker SOLIX Smart Meter Gen 2 Dreiphasig AE1X0311
• 1 × 63A Dreifach-CT-Kabelbaugruppe
• 1 × Antennenverlängerung
• 1 × Dokumentation

Wichtiger Installationshinweis

Der Anker SOLIX Smart Meter Gen 2 Dreiphasig wird innerhalb der elektrischen Verteilung mit dem Hausnetz verbunden. Die Installation sollte daher durch einen qualifizierten Elektrofachbetrieb entsprechend den Installationsanweisungen und den geltenden elektrotechnischen Vorschriften erfolgen. Für die dreiphasige Messung müssen die Stromwandler den Phasen L1, L2 und L3 korrekt zugeordnet werden.
